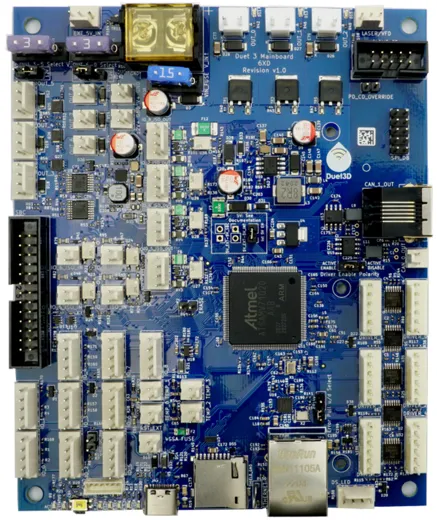

Duet 3 Main Board 6XD



Das Duet 3 Main Board 6XD ist ein voll ausgestatteter, leistungsstarker Controller für Maschinen, die externe Stepper oder Servos benötigen. Dieses Board unterstützt 6 externe Schritt-/Servomotortreiber sowie ähnliche Ausgänge und E/A wie das Duet 3 Mainboard 6HC. Darüber hinaus wird ein Teil der E/A als optoisolierte Signale bereitgestellt, um die Integration mit SPS und anderen industriellen Steuerungssystemen zu erleichtern.

Das übergeordnete Ziel der Duet 3-Familie ist es, durch hochleistungsfähige Hauptplatinen, Erweiterungsplatinen, Werkzeugplatinen und kundenspezifische Erweiterungsmodule eine maximale Flexibilität des Maschinendesigns zu ermöglichen. Diese fortschrittliche Hardware wird durch unsere innovative RepRapFirmware 3-Firmware ermöglicht, die auf dem Duet 3-Mainboard ausgeführt wird, und optional durch das DuetSoftwareFramework, das auf einem Einplatinencomputer ausgeführt wird.


MERKMALE:
  • Leistungsstarker 32-Bit-Atmel ATSAME70: ARM Cortex-M7-Mikrocontroller mit bis zu 300 MHz Erweiterung
  • CAN-FD BUS zum Anschluss mehrerer Erweiterungskarten und Tools.

  • Konnektivität:
  • Dedizierter SPI-Bus zum Single Board Computer (SBC).
  • Alternativ über ein Ethernet-Netzwerk verbinden.
  • USB-C-Verbindung für die Ersteinrichtung verfügbar
  • Externe Treiberunterstützung
  • 6 Ports mit Schritt-/Richtungs-/Freigabeausgängen und Fehlereingängen. Signalisierung ist 5V Single-Ended

  • Hochstromausgänge:
  • 3 x Hochstromausgänge (jeweils bis zu 6A) Mittlere Stromausgänge:
  • 6 x Mittelstromausgänge für PWM-Lüfter und ähnliche Geräte, davon unterstützen 3 4-Draht-Lüfter mit PWM- und Tacho-Drähten. In zwei Bänken angeordnet, ist jede Bank einzeln mit einer zwischen VIN / 12 V wählbaren Spannung abgesichert

  • Temperatur messung:
  • 4 Thermistor/PT1000-Eingänge. Unterstützung für zwei Temperatur-Tochterplatinen für bis zu 4 PT100- oder Thermoelementsensoren.

  • Eingänge Ausgänge:
  • Neun E/A-Anschlüsse mit 3,3-V-Ausgangssignalpegel und 30-V-toleranten Eingängen. 4 der 9 IO-Paare haben auch alternative optoisolierte Anschlüsse Leistungsüberwachung
  • Die VIN-Spannungsüberwachung ermöglicht eine Zustandsspeicherung bei Stromausfall.

  • Firmware:
  • Läuft mit RepRapFirmware 3.4 oder höher – Unterstützt alle gängigen Maschinengeometrien, einfach konfigurierbar für Ihre spezifischen Maschinenanforderungen.
  • Art.-Nr. 01900348.16
    Barcode 5060662920745
    Hersteller Duet3D
    Lagerbestand 4 Stk.
    Lieferanten-Artikelnummer 5060662920745
    Herstellungsland Grossbritannien
