eSUN

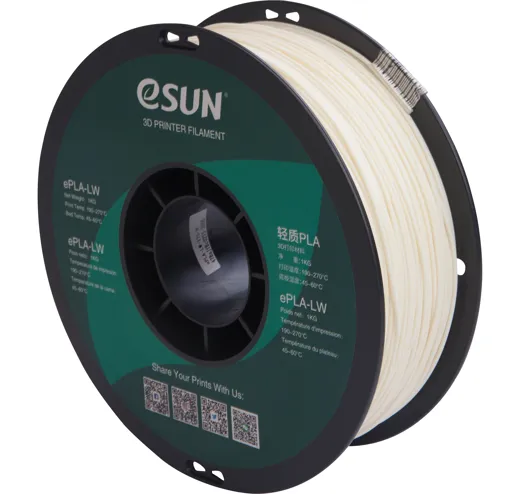

Filament PLA light weight Natur 1.75mm

CHF 37.45 inkl. MwSt.

Herstellungsland:

1000g CHF 37.45 Sofort lieferbar

Anzahl (Stk.):

Eigenschaften von PLA light weigh aus der Kunststoff Familie PLA

Ein speziell für den Flugmodellbau entwickeltes Material. Die Bindung zwischen den Schichten ist stabil, und die Schaumrate und -stärke können durch Einstellen der Drucktemperatur gesteuert werden. Unter Verwendung der aktiven Schaumtechnologie zur Herstellung leichter PLA-Teile mit geringer Dichte beträgt das Schaumvolumenverhältnis 220 % und die Dichte nur 0,54 g/cm³. Durch das Schäumen wird das Schichtmuster nahezu unsichtbar und die Oberfläche des Druckerzeugnisses ist matt. Bei gleichem Modell und gleicher Geschwindigkeit ermöglicht das leichte PLA dem Modellflugzeug eine geringere Flächenbelastung und eine niedrigere Strömungsabrissgeschwindigkeit,
was die Leistung des Modellflugzeugs erheblich verbessern kann.

Druckeigenschaften

Drucktemperatur190 - 270°C
Druckgeschwindigkeit40 - 100 mm/s
Temperatur Druckbett45 - 55°C
SchwierigkeitsgradMittel
OberflächeMatt
Spezifisches Gewicht1.2g/cm3
Hitzeresistent53°C
Mögliche DüsenEdelstahl, gehärteter Stahl, Kupfer, Legierte , Messing, Rubin
Haftungsarten3DLac Haftspray, Federstahl Platte PEI, PrintaFix
Weiteres

Da das ePLA-LW im Schmelzraum der Hochtemperaturdüse kontinuierlich aufschäumt, funktioniert das Zurückziehen grundsätzlich nicht. Beim Drucken ist eine Fadenbildung normal.
Es wird empfohlen im Vasenmodus zu drucken, um den Effekt des Fadenziehens zu reduzieren.

Das Schaumverhältnis hängt von der Temperatur, der Druckgeschwindigkeit und der Grösse des
Schmelzhohlraums der Düse ab. Achten Sie darauf, die Wandstärke des Modelldesigns entsprechend Ihrer eigenen Drucksituation zu vergleichen, die Extrusionsrate, Temperatur, Geschwindigkeit und andere Parameter anzupassen.

Varianten

ArtikelnummerFilamentVerpackungSpulendurchmesserInnendurchmesserSpulenbreitePreis
01122016.1-41kgPlastikspule20 cm5.3 cm6.85 cmCHF 37.45
Art.-Nr. M01122016.1-4
Barcode M01122016.1-4
Hersteller eSUN
Durchmesser 1.75mm
Kunststoffart PLA light weigh
Farbe Transparent, Weiss
Schwierigkeitsgrad Mittel
Oberfläche Matt
Herstellungsland China
Filamentverpackung Plastikspule
Kunststoff-Familie PLA
